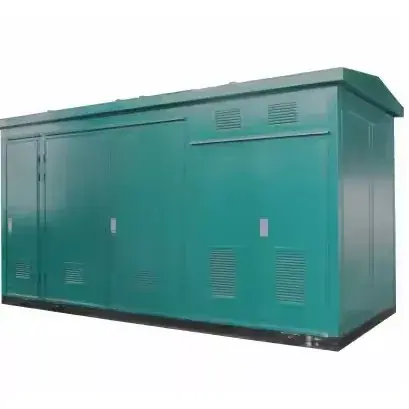

Amerika tipli yüksək gərginlikli yarımstansiyanın yüksək gərginlikli tərəfi 10KV və ya 35KV yüksək gərginlikli kabelləri tam möhürlənmiş kollar vasitəsilə qutu tipli transformatorun içərisinə bağlayır. Cari transformatora girmədən əvvəl sigortadan keçdi, burada aşağı gərginliyə çevrildiyi və sonra aşağı gərginlik vahidinə çıxdı. Bütün paylama avadanlığı, boşluğu saxlayan və quraşdırma və nəqliyyatın asanlaşdıran kompakt bir dizayn olan qutu daxilində birləşdirilmişdir. Tamamilə möhürlənmiş dizayn xarici nəm və havanın altındakı daxili komponentləri oksidləşmədən qorumaq üçün xarici nəm və havanın qarşısını alır. Ticarət rayonları və yaşayış sahələri kimi sıx məskunlaşmış ərazilər üçün uyğundur.
Amerika növü birləşdirilmiş transformator kompakt yarımstansiyası bir çox məftil konfiqurasiyasını dəstəkləyir və faktiki şərtlərə əsasən özelleştirilebilir. Bütün komponentlər çevik şəkildə seçilə bilər və Lugaonun peşəkar komandası müştərilər üçün səmərəli həllər hazırlaya bilər. Açıq elektrik yarımstansiyası bir çox beynəlxalq standartlara, minimum sifariş miqdarı və sürətli çatdırılma ilə bir çox beynəlxalq standartlara uyğundur.
|
Yüksək gərginlikli bölmə |
maddə |
vahidi |
Parametr |
||
|
Qiymətləndirilmiş tezlik |
Hz |
50/60 hz |
|||
|
Qiymətləndirilmiş gərginlik |
Kv |
3.3kv, 6.0kv, 6.6 kv |
10KV 11KV 13.8KV 15KV 20KV 22KV |
30kv 33kv 35kv 36kv |
|
|
Maksimum xidmət gərginliyi |
Kv |
72 kv |
12kv, 24kv |
40.5 kv |
|
|
Reytinqli cərəyan |
A |
400,630,1000,1250,1600,2000,2150,2150 və s. |
|||
|
Cərəyan etmək |
A |
1200-3150A |
|||
|
1min güc tezliyi gərginliyə dözmək, torpaq- faza |
Kv |
42/48,85 / 95 |
|||
|
1Minpower Tezliyi gərginliyə dözmək Faza / sınığı |
|||||
|
Bir idi |
Kv |
75/85,170 / 185 |
|||
|
Qısamüddətli Qısa Dövrə sındırma |
Bu |
20,31.5 |
|||
|
Transformator bölmə |
Qiymətləndirmə |
kv |
3.3kv, 6.0kv, 6.6kv |
10KV 11KV 13.8KV 15KV 20KV 22KV |
30kv 33kv 35kv 36kv |
|
Qiymətləndirilmiş güc tutumu |
kva |
2.5 mVA-ya qədər 200 kVA |
|||
|
Tıqqıltı diapazonu |
96 |
= 2 × 2.5%, ± 5% |
|||
|
Vektor qrupu |
|
Yyn0, Dyn11 |
|||
|
Qısamüddətli vücudu |
% |
4.0,4.2,4.5,6,8 |
|||
|
Aşağı gərginlikli bölmə |
Qiymətləndirilmiş gərginlik |
V |
220,380,400,415,43,440,660,690,800 |
||
|
Əsas dövrə cərəyan edildi |
A |
50-4000 |
|||
|
şöbə |
A |
5-800 |
|||
|
Üst |
qoruma səviyyəsi |
|
|||
|
Hv bölmə |
|
P3.ip65 |
|||
|
Lv bölmə |
|
P33 |
|||
|
Transformator bölməsi |
|
P23 |
|||
|
Səs-küy səviyyəsi |
Jb |
50 |
|||
1. Standart işləmə temperaturu silsiləsi -25 ° C-dən 40 ° C-ə qədər
2. Kondensasiyanın qarşısını almaq üçün standart əməliyyat rütubəti ≤95% olmalıdır
3. Suyun uzun məruz qalmaması üçün su yığımına meylli ərazilərdə quraşdırma qadağandır
4. Quraşdırma yanacaqdoldurma məntəqələrindən, yanacaqdoldurma məntəqələrindən və oxşar yerlərdən uzaq olmalıdır
5. İstilik dağılması üçün kifayət qədər yer qorunmalıdır və yarımstansiya bucaqda quraşdırılmamalıdır.
1 kompakt quruluş, kosmik qənaət, çox azaldılmış döşəmə sahəsi
2 Tamamilə möhürlənmiş izolyasiya, açıq canlı hissələri, yüksək qorunma səviyyəsi yoxdur.
3 inteqrasiya edilmiş dizayn, müxtəlif komponentlərin inteqrasiya olunmuş dizaynı, xarici riskləri azaltmaq
4 Aşağı zərər, istismarsız əməliyyat, uzun xidmət müddəti.
5 güclü həddindən artıq yükləmə qabiliyyəti, tələblərə uyğun olaraq dəyişkənlik və optimallaşdırılmış istilik yayılması quruluşu.
Əməliyyat xərclərini azaltmaq üçün 6 cüt qoruyucu qorunma istifadə olunur.
